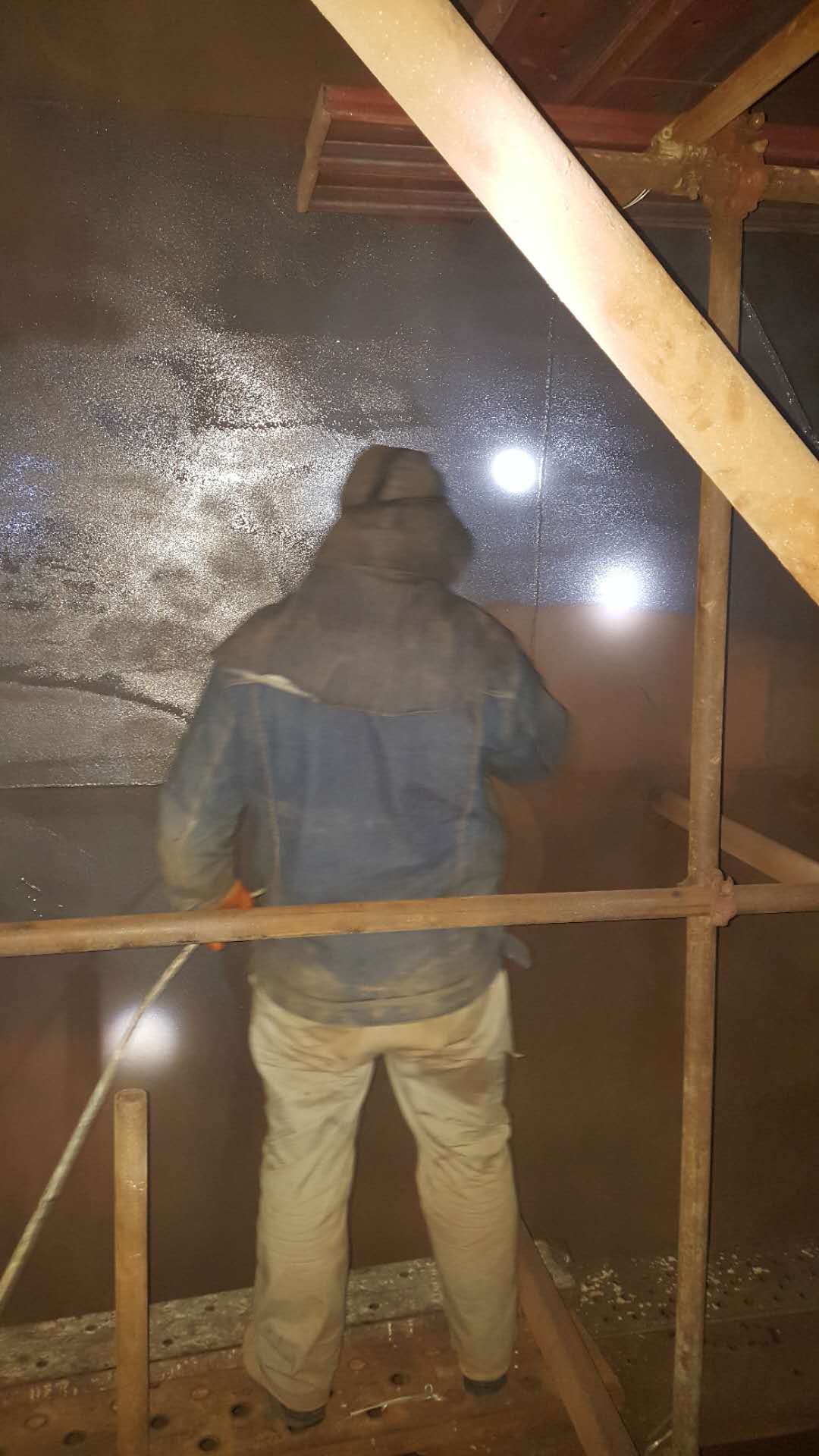

脫硫塔防腐前需要對基材處理、清掃。基材用噴砂或打磨處理。通過噴砂處理將脫硫塔壁金屬表面的氧化層、水分、雜質(zhì)等除去干凈。要求焊縫不可有咬邊（深0.5mm以上）、砂眼（直徑5mm×0.5mm以上）、裂縫等缺陷。角落部焊接處必須打磨至適當(dāng)?shù)钠驴冢ò疾?0R以上，凸部3R以上）。濕度要求85%以下，無結(jié)露水現(xiàn)象；處理狀態(tài)以目視、標準板比較檢查。除銹度SIS Sa2.5以上，除去雜質(zhì)、銹、不純物等以后在脫硫塔壁金屬表面形成點線狀傷痕的狀態(tài)（除銹度95%以上）。

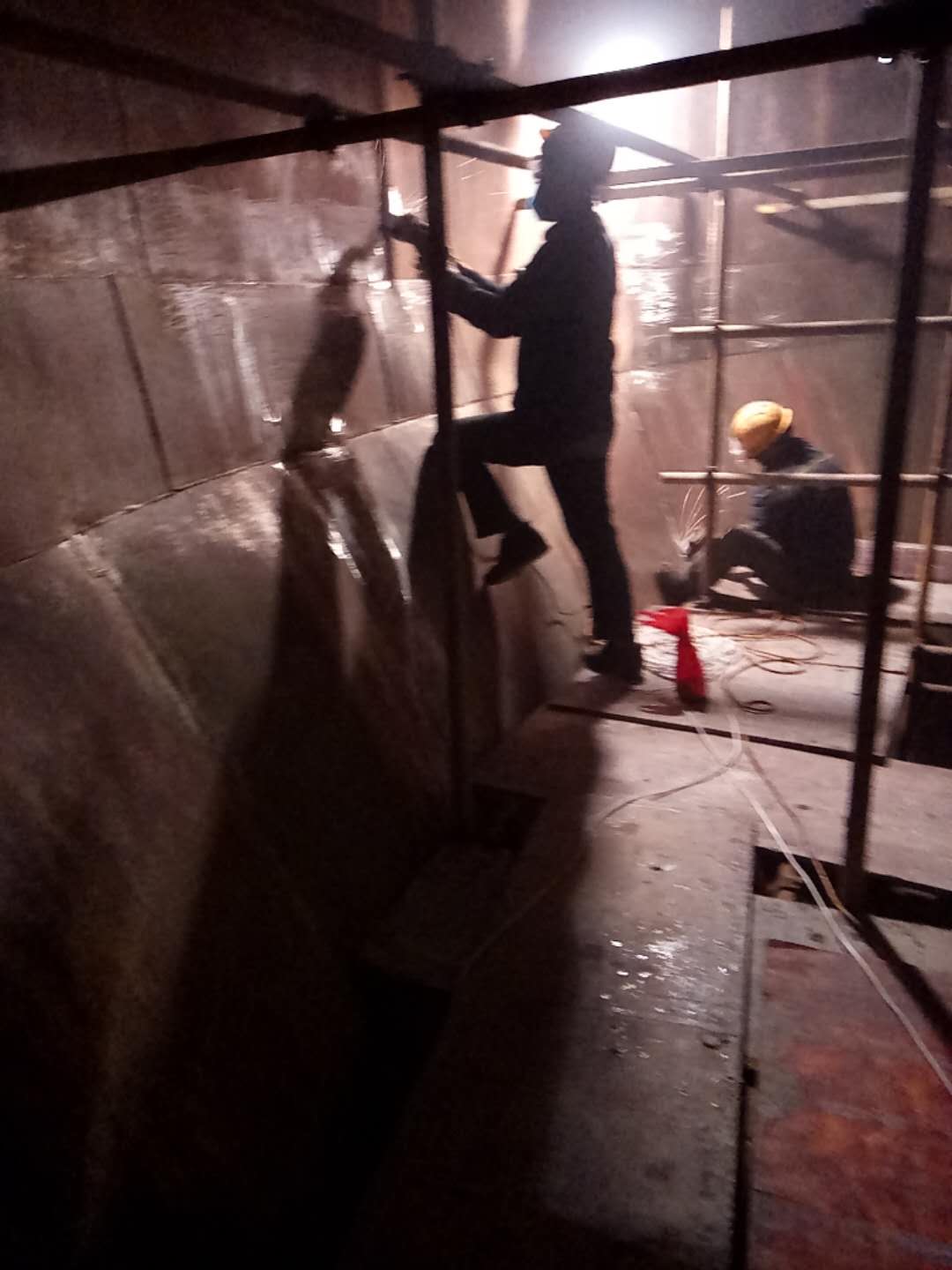

沙粒的清除：噴砂處理部分的沙粒用橡膠板刷、掃帚等清除，并用壓縮空氣、真空吸塵器等進行清掃；不殘余水分、油分、研磨材等異物。表面粗度50～70μm。側(cè)板及頂板生銹時，銹會掉到下面形成雜質(zhì)，施工前必須清理。噴砂處理結(jié)束后在進入底涂施工前必須清理工具在基材表面留下的痕跡及處理過程產(chǎn)生的飛濺物。用高壓空氣或真空吸塵器將細粉全部除去，如果殘留沙粒最終會形成針孔。

使用的高壓空氣必須經(jīng)過脫水和脫油處理。基材的處理情況及清掃狀態(tài)，建議使用熒光手電筒檢查；也可根據(jù)透明膠帶的附著力能判定清掃狀態(tài)，膠帶沒有附著或粘有沙粒判定為不合格。脫硫塔噴砂處理結(jié)束到底涂施工之間為防止灰塵落下，一般清掃時間控制在1.5～2.0h。當(dāng)發(fā)現(xiàn)有下雨的可能時應(yīng)盡早結(jié)束噴砂處理。
