脫硫塔防腐施工過程中還需要注意點(diǎn)
2020-1-20 8:47:53 點(diǎn)擊：
脫硫塔防腐施工注意要點(diǎn)細(xì)節(jié)，提高脫硫塔防腐質(zhì)量，具體注意事項如下：
a.脫硫塔噴砂處理后的部分容易生銹，必須在打磨當(dāng)日進(jìn)行底涂施工；
b.調(diào)節(jié)添加固化劑及促進(jìn)劑的使用量，使固化時間達(dá)到30~40min；為使底涂在次日施工前固化，不要讓其凝膠時間過長；
c.根據(jù)脫硫塔防腐涂料的溫度調(diào)節(jié)固化劑及促進(jìn)劑的用量；
d.根據(jù)基材狀態(tài)調(diào)節(jié)涂布量，一般為120～150g/m2，一次調(diào)節(jié)20min的使用量；
e.使用前顏料會有沉淀現(xiàn)象，在進(jìn)行小桶分裝前必須振蕩攪拌操作，使用前涂料罐最好倒置；
f.低溫條件下使用促進(jìn)劑時，先加入促進(jìn)劑攪拌均勻后再加入固化劑攪拌；
g.脫硫塔防腐涂料攪拌后取少量涂料在燒杯中確認(rèn)固化時間，測定兩個樣品，通過視覺來判斷添加量；
h.清洗溶劑（丙酮）混入到涂料中會導(dǎo)致固化不良現(xiàn)象的出現(xiàn)，涂裝用容器避免和溶劑接觸；
i.如果擔(dān)心涂料固化時間過快，不要在舊的原料中添加新的原料；
j.容器每使用三回后清洗一次，清除容器底部和容器壁粘的硬化物，以免混入到涂料中；

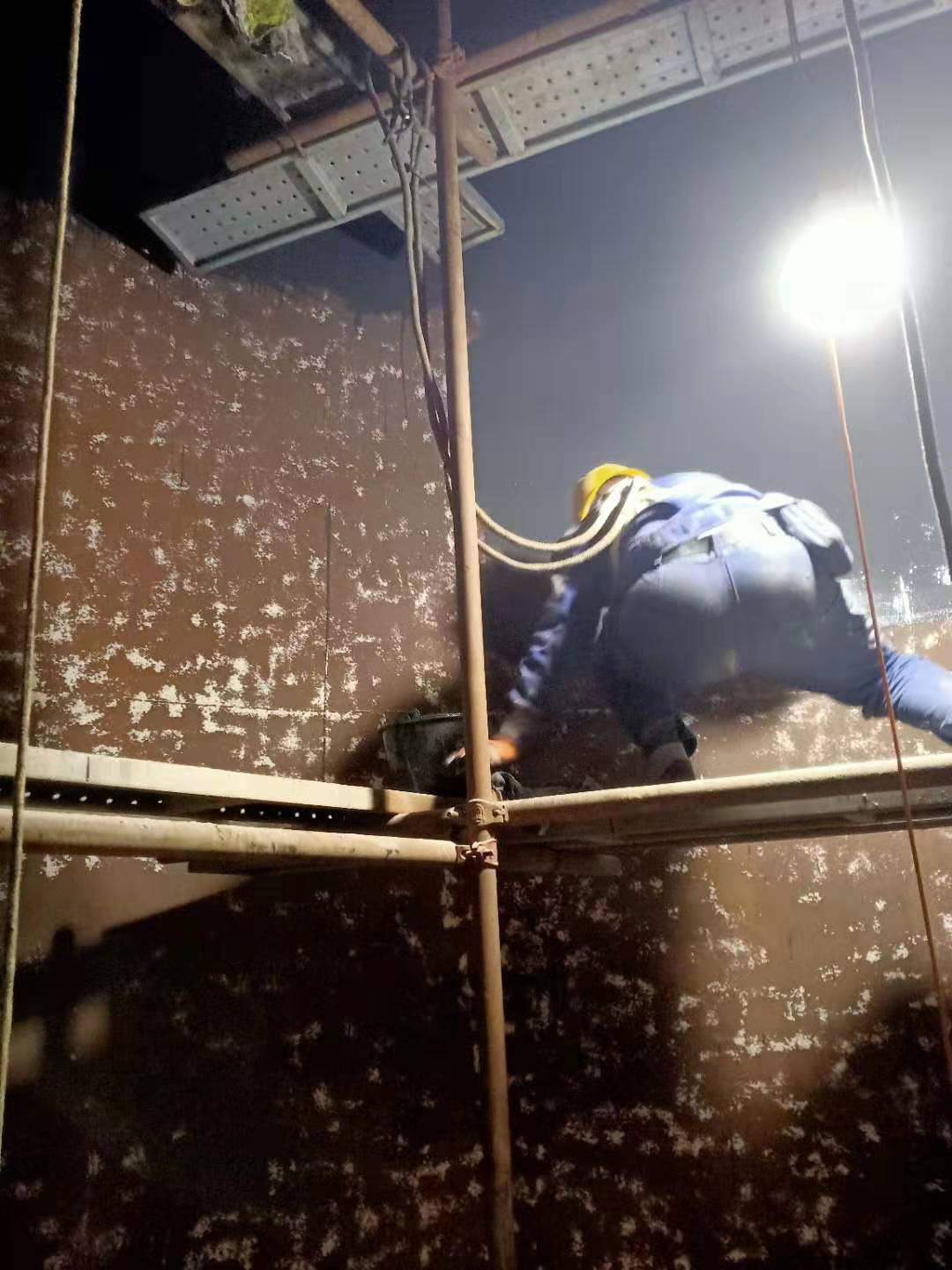

k.涂料堆積部分可以用刷子和輥子進(jìn)行平整處理；
l.為防止由于震動導(dǎo)致頂部鐵銹落下，在施工過程中頂部禁止站人；
m.一般基材處理和底涂全部結(jié)束后進(jìn)行排砂和清掃工作；
n.突起部分、邊緣以及底涂中去除異物導(dǎo)致涂層破壞部分采用局部修補(bǔ)的方法進(jìn)行修補(bǔ)；
o.連接處首先用中涂材料涂布，涂層大小一般以連接線為中心兩邊各50mm，共100mm；
p.底涂結(jié)束20天以上需要使用苯乙烯擦拭底涂表面；
q.涂布量為刷子500g/m2；
r.一罐（20kg）可以涂布400m2，從作業(yè)時間考慮施工時分成小包裝作業(yè)；
s.分裝小容器之前為防止玻璃鱗片沉淀需要攪拌均勻；
t.施工時間控制在60min左右；
u.使用刷子施工時涂料堆積現(xiàn)象比較多，用刷子進(jìn)行平整處理，若不處理涂料堆積部分，則會嚴(yán)重影響外觀；
v.可施工時間 滾涂40~60min；噴涂60~90min；
w.促進(jìn)劑添加場合注意事項類同于底涂；
x.取少量調(diào)配好的涂料在小燒杯中測定固化時間，通過目視確定調(diào)配量；

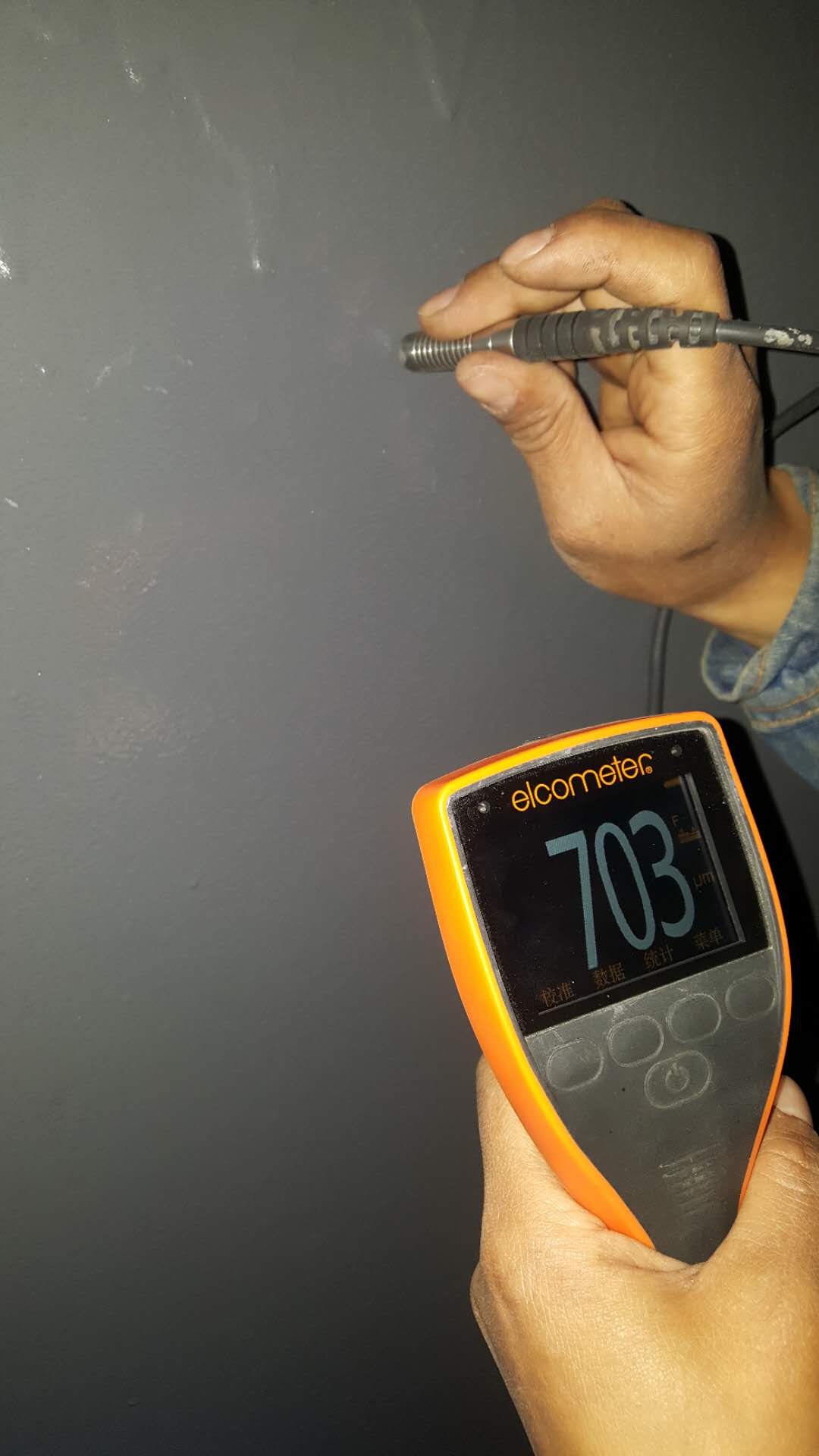

y.涂布量（膜厚）的檢查，可以通過膜厚計和一定面積使用量的計算兩種方法一起來進(jìn)行；
z.涂布量和膜厚，400g/m2時厚250～300μm，500g/m2時厚300～350μm；
aa.底涂鐵紅色、中涂白色的場合為隱去底涂的紅色，一般采用400g/m2；
ab.由于只使用膜厚計管理施工比較困難，可以計算每罐涂料理論涂裝面積，施工兩三桶后再次確認(rèn)的方法來指導(dǎo)施工；
ac.噴涂涂裝場合由于是連續(xù)作業(yè)，因此可以通過上述第二種方法來檢查膜厚；
ad.保證施工現(xiàn)場的照明，可以很好地判斷和掌握涂膜過程；
ae.脫硫塔防腐施工現(xiàn)場的涂料、施工用容器應(yīng)該放置在陰涼場所避免陽光直射，同時避免受到強(qiáng)風(fēng)和雨水的影響；
af.夏季施工時苯乙烯的氣味會招引蚊蟲，這些蚊蟲會粘到未固化的涂膜表面，影響涂層的性能和外觀，因此必須作好防蚊蟲保護(hù)措施；
ag.中涂施工完成后剩余的涂料不要用在頂涂中；
ah.揮發(fā)出來的苯乙烯停留在涂層的表面會影響涂層的固化，因此即使施工結(jié)束后現(xiàn)場的換氣還是必須要進(jìn)行的工作；
ai.中涂膜厚和外觀的檢查如果由于整個工程的配合需要，也可以推后檢查；
aj.膜厚的檢查必須在光線充足的條件下進(jìn)行，當(dāng)檢查出膜厚達(dá)不到要求的地方時，做上標(biāo)記在頂涂時進(jìn)行修正；
ak.外觀檢查（去除涂層中異物）結(jié)束，為了涂層外觀平整和減少針孔的需要，可以對涂層進(jìn)行簡單的修補(bǔ)作業(yè)；
al.涂料的固化配合、涂布量基本同中涂相同；
am.頂涂的施工是一個調(diào)整涂層膜厚的過程；
an.涂料硬化后體積收縮率達(dá)到30%，干膜厚度μm數(shù)約為涂布量g數(shù)的一半即400g/m2對應(yīng)200μm；
ao.外觀（目視）檢查要求沒有漏涂、明顯流掛、斑點(diǎn)、大氣泡、異物等不良現(xiàn)象；
ap.膜厚測定（電磁式或磁鐵式）達(dá)最低規(guī)定值以上；
aq.針孔（針孔測試儀）檢查要求無針孔，測試電壓隨著涂層厚度每增加25μ而增加100V；
ar.脫硫塔防腐涂裝不良部分的修補(bǔ)可以用刷子、瓦刀進(jìn)行；
as.頂涂結(jié)束1~2d內(nèi)可以在表面進(jìn)行涂布施工，3d以后才可以對表面進(jìn)行打磨；
at.除一般報告事項以外，可以寫入施工者的意見以及一些施工過程中的改進(jìn)措施；
au.完成客戶在施工前要求填寫的報告書。
- 上一篇：脫硫塔塔壁滲水堵漏材料 2020/1/21
- 下一篇：近期發(fā)生多次脫硫吸收塔著火事故 2018/4/13
