脫硫塔防腐耐磨涂層性能參數(shù)
2020-4-10 15:30:59 點擊：
脫硫塔防腐涂層性能參數(shù)要求（不低于此要求）：
名稱 |
顏色 |
狀態(tài) |
包裝 |
操作時限 |
固化時間 |
||||||||||
耐磨防腐涂層 |
灰/藍/黃 |
半流體 |
- |
25min(25℃) |
24h(25℃) |
||||||||||
密度 |
抗壓強度 |
拉伸強度 |
剪切強度 |
彎曲強度 |
硬度 |
工作溫度 |
|||||||||
1.32g/cm3 |
84MPa |
40.3MPa |
10.7MPa |
100MPa |
69HBa |
-30～100℃ |
|||||||||
鹽酸 |
硫酸 |
次氯酸鈉 |
石灰水 |
氫氧化鈉 |
|||||||||||
30% |
10% |
10% |
50% |
50% |
|||||||||||
試塊80℃加熱固化，室溫放置到上述介質中30天重量變化≤1% |
|||||||||||||||
脫硫塔耐磨凃層性能參數(shù)要求（不低于此要求）：
物理狀態(tài) |
操作時限(25℃) |
固化時間(25℃) |
應 用 范 圍 |
||||||
膏狀 |
40min |
24h以內 |

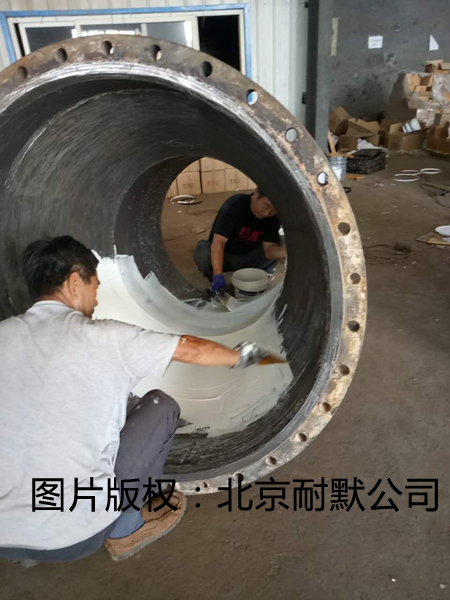

用于脫硫吸收塔和漿液循環(huán)管道耐磨涂層的制作和修復。能夠在橡膠內襯（丁腈橡膠）上進行涂抹。 |
||||||
顏色 |
密度 |
抗壓強度 |
拉伸強度 |
剪切強度 |
彎曲強度 |
固化后硬度 |
工作溫度 |
||
灰 |
1.8g/cm3 |
84MPa |
9.48MPa |
10MPa |
100MPa |
89Shore D |
-30～100℃ |
||
防磨復合材料的主要成份碳化硅含量應不低于70% |
|||||||||
脫硫塔復合陶瓷材料化學成分比例（不限于）
序號 |
成分 |
比例 |
備注 |
1 |
碳化硅、陶瓷顆粒 |
70.% |
防腐耐磨 |
2 |
改性環(huán)氧類樹脂（有機陶氏） |
20% |
防腐粘接 |
3 |
增韌劑、阻燃劑等 |
3% |
防腐耐磨、增韌 |
4 |
其他添加劑 |
2% |
防腐耐磨 |
5 |
氧化鋯微珠 |
5% |
耐磨 |
- 上一篇：環(huán)氧樹脂防腐蝕涂料 2020/4/23
- 下一篇：近期發(fā)生多次脫硫吸收塔著火事故 2018/4/13
