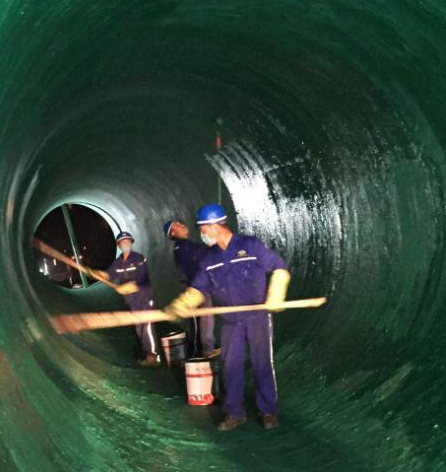

在脫硫塔防腐蝕施工中，最廣泛使用的莫過(guò)于玻璃鋼了。玻璃鋼主要成分為纖維增強(qiáng)骨架，粉料，樹(shù)脂，除了環(huán)氧樹(shù)脂還有乙烯基樹(shù)脂，呋喃樹(shù)脂，酚醛樹(shù)脂等等。作為玻璃鋼膠黏劑的樹(shù)脂既是粘接成分也是重要的防腐層，特別是樹(shù)脂膠液的含量對(duì)玻璃鋼性能具有很大的影響，如防腐蝕性能，強(qiáng)度負(fù)載，透水性能等等。因此，在既能滿足以上性能條件，也要控制經(jīng)濟(jì)成本，必須有效的控制玻璃鋼施工樹(shù)脂膠液的含量。

經(jīng)過(guò)廣大的防腐蝕技術(shù)人員和玻璃鋼施工工人師傅的不斷探索以及實(shí)踐經(jīng)驗(yàn)，筆者總結(jié)出控制玻璃鋼樹(shù)脂含量的百分比，對(duì)于樹(shù)脂玻璃鋼的實(shí)際施工具有重要的參考意義。多層02布（以連續(xù)絲玻璃纖維布為主，其他增強(qiáng)布或者02以上厚度另有說(shuō)明）間斷法貼襯玻璃鋼時(shí)，樹(shù)脂平均含量控制在50%-60%之間，防腐層就是表面層，其與腐蝕界面完全有效接觸，樹(shù)脂含量必須豐富，所占比例要高，這一層是控制腐蝕的第一道防線，行業(yè)中我們稱(chēng)之為“富樹(shù)脂層”，樹(shù)脂含量高達(dá)80%-90%之間，確保防腐蝕性和抗?jié)B性。中間層屬于增強(qiáng)層，主要承擔(dān)強(qiáng)度和負(fù)載功能，也但當(dāng)防腐蝕第二道防線，當(dāng)?shù)谝坏婪栏瘜邮�效時(shí)，第二道可以起到緩沖腐蝕的繼續(xù)性，其樹(shù)脂含量可以控制在低于50%的范圍內(nèi)。當(dāng)然對(duì)于底料的含量控制，筆者認(rèn)為以稀為主，多次涂刷，建議粘度在18S以下。

總體來(lái)說(shuō)，對(duì)于脫硫塔玻璃鋼襯里施工有效樹(shù)脂膠液含量控制在50%-60%范圍內(nèi)，達(dá)到質(zhì)量和經(jīng)濟(jì)成本的平衡狀態(tài)，不過(guò)筆者依然還是建議：富樹(shù)脂層必須要高于這個(gè)范圍，根據(jù)腐蝕介質(zhì)濃度，溫度以及動(dòng)靜態(tài)情況決定樹(shù)脂含量，筆者總結(jié)的樹(shù)脂含量所占比例不是一個(gè)固定值，在此范圍內(nèi)和實(shí)際施工中進(jìn)行分析調(diào)整，需要防腐蝕施工技術(shù)人員和工人師傅們不斷刷新含量控制范圍，達(dá)到精確的數(shù)值，使得玻璃鋼產(chǎn)品質(zhì)優(yōu)價(jià)廉，充分發(fā)揮脫硫塔玻璃鋼這項(xiàng)傳統(tǒng)的防腐蝕工藝獨(dú)特的優(yōu)秀的性能。
