乙烯基酯樹脂鱗片膠泥脫落內(nèi)應(yīng)力來源：

①基體固化時的收縮應(yīng)力；

②不同線性膨脹系數(shù)的材料界面間產(chǎn)生的收縮應(yīng)力；

③外界的溫度變化引起的熱應(yīng)力。

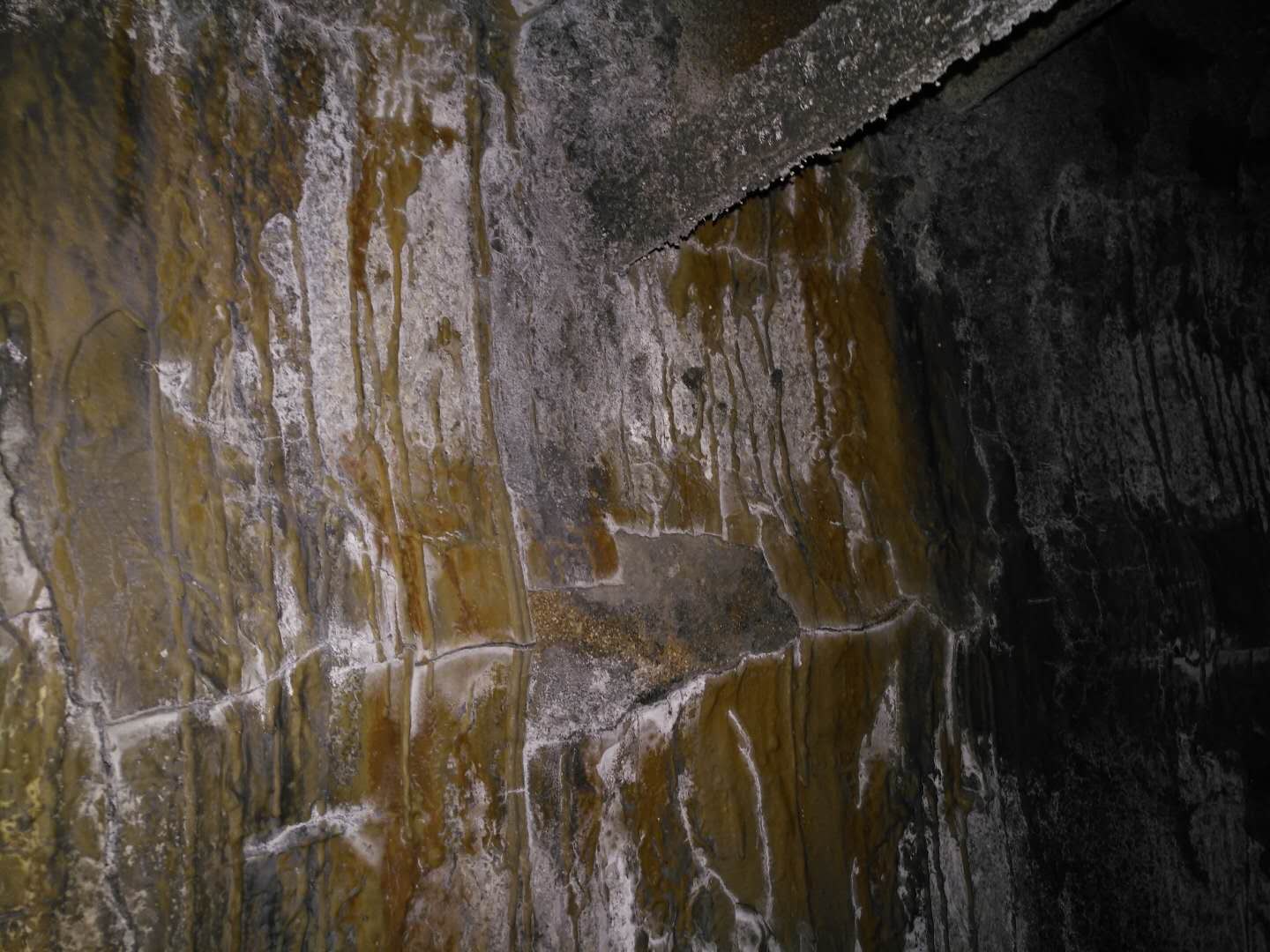

乙烯基酯樹脂鱗片膠泥內(nèi)應(yīng)力會隨時間和空間的延伸而集中，到一定程度就會釋放出來，襯里層就會破壞。

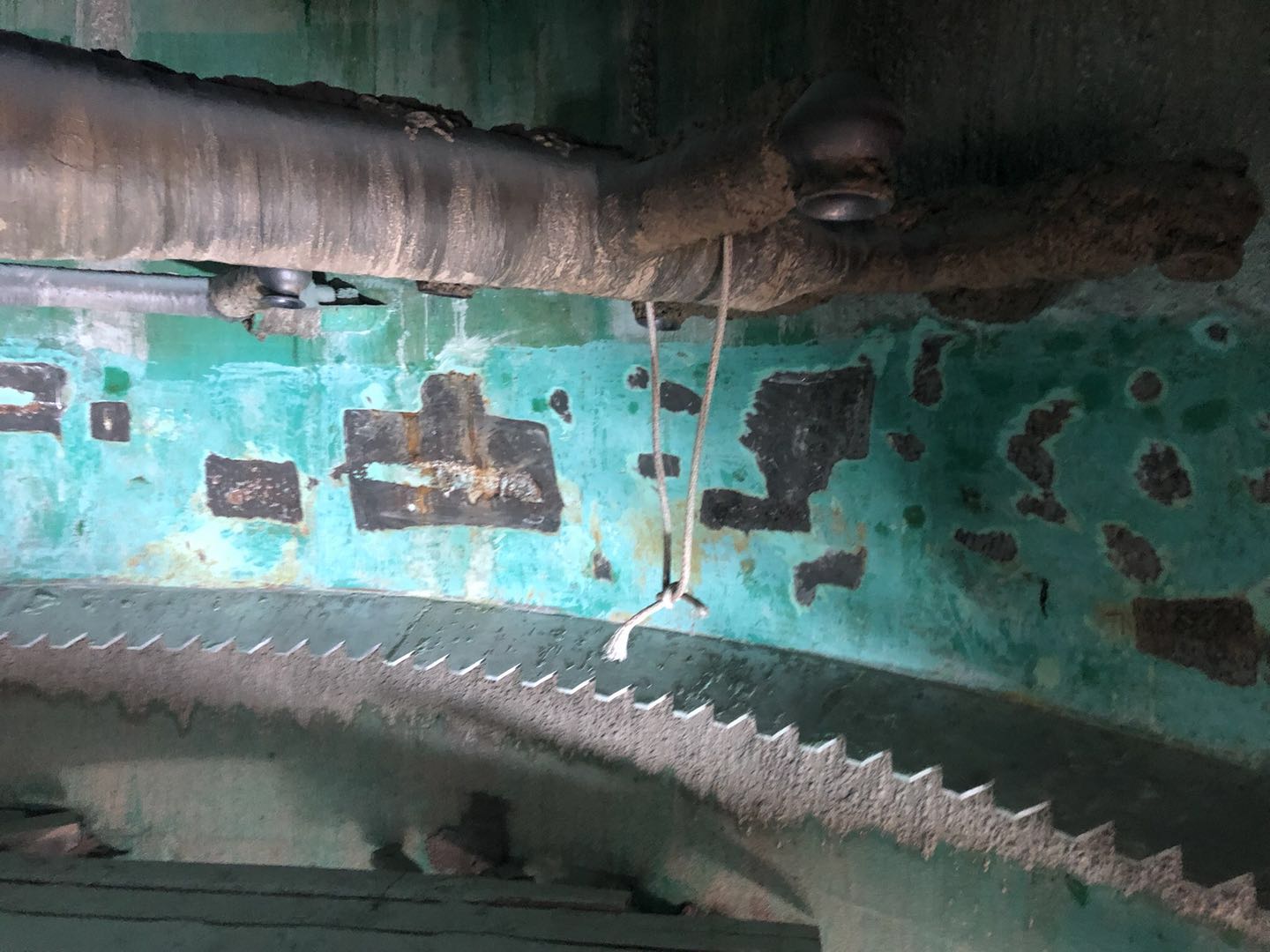

乙烯基酯樹脂鱗片膠泥殘余應(yīng)力是施工作業(yè)時材料成型留下的。它與熱應(yīng)力一起作用使得材料的界面強度降低，增加微裂紋和界面孔隙，導(dǎo)致最終的介質(zhì)滲透。介質(zhì)滲透又會反過來促進應(yīng)力產(chǎn)生，促進裂紋發(fā)展延伸，形成惡性循環(huán)。外力導(dǎo)致的應(yīng)變指外界的載荷、外力作用變化引起的宏觀應(yīng)變，位移變化更會導(dǎo)致襯里層的物理破壞。抗物理破壞包括在襯里成型的每一個環(huán)節(jié)中：設(shè)計、基材處理、材料配制、施工操作、質(zhì)量監(jiān)控等。在正確選擇耐蝕樹脂、纖維、填料的基礎(chǔ)上，主要從加大防腐層厚度、抑制腐蝕介質(zhì)滲透、減少襯里層殘余應(yīng)力和熱應(yīng)力、強化施工質(zhì)量監(jiān)控等方面入手。
